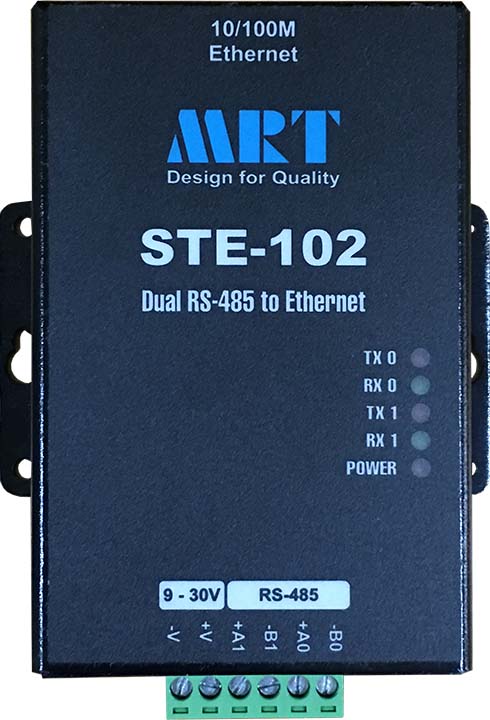

STE-102 Ethernet to dual port RS485 converter
Date : 2025-10-05
1. Overview STE-102 Series
Feature
อุปกรณ์แปลงพอร์ตสื่อสาร Ethernet เป็นพอร์ตอนุกรมแบบ RS485 จำนวน 2 พอร์ต สามารถรับ-ส่งข้อมมูลระหว่างกันได้ทั้งสองทิศทาง สะดวกต่อการใช้งาน โดยสามารถตั้งค่าผ่านซอฟแวร์โปรแกรม หรือผ่าน Web browser ได้ รองรับการรูปแบบการสื่อสารทั้ง TCP และ UDP สามารถทำงานได้ทั้งโหมด Server และ Client
| Parameter | Value |
|---|---|
| Supply voltage | 12-24Vdc , (Optional order 48Vdc) |
| Net port | RJ45, 10/100Mbps |
| Serial port | Dual port RS485 |
| Serial baudrate | 115,200bps (max) |
| Network protocol | IP, IPv4, TCP/UDP |
| Access way to IP | Static IP, DHCP |
| DDNS | Support |
| User parameters | Software setting, Webpage setting |
| Single transparent transmission | TCP Server, TCP Client, UDP Server, UDP Client |

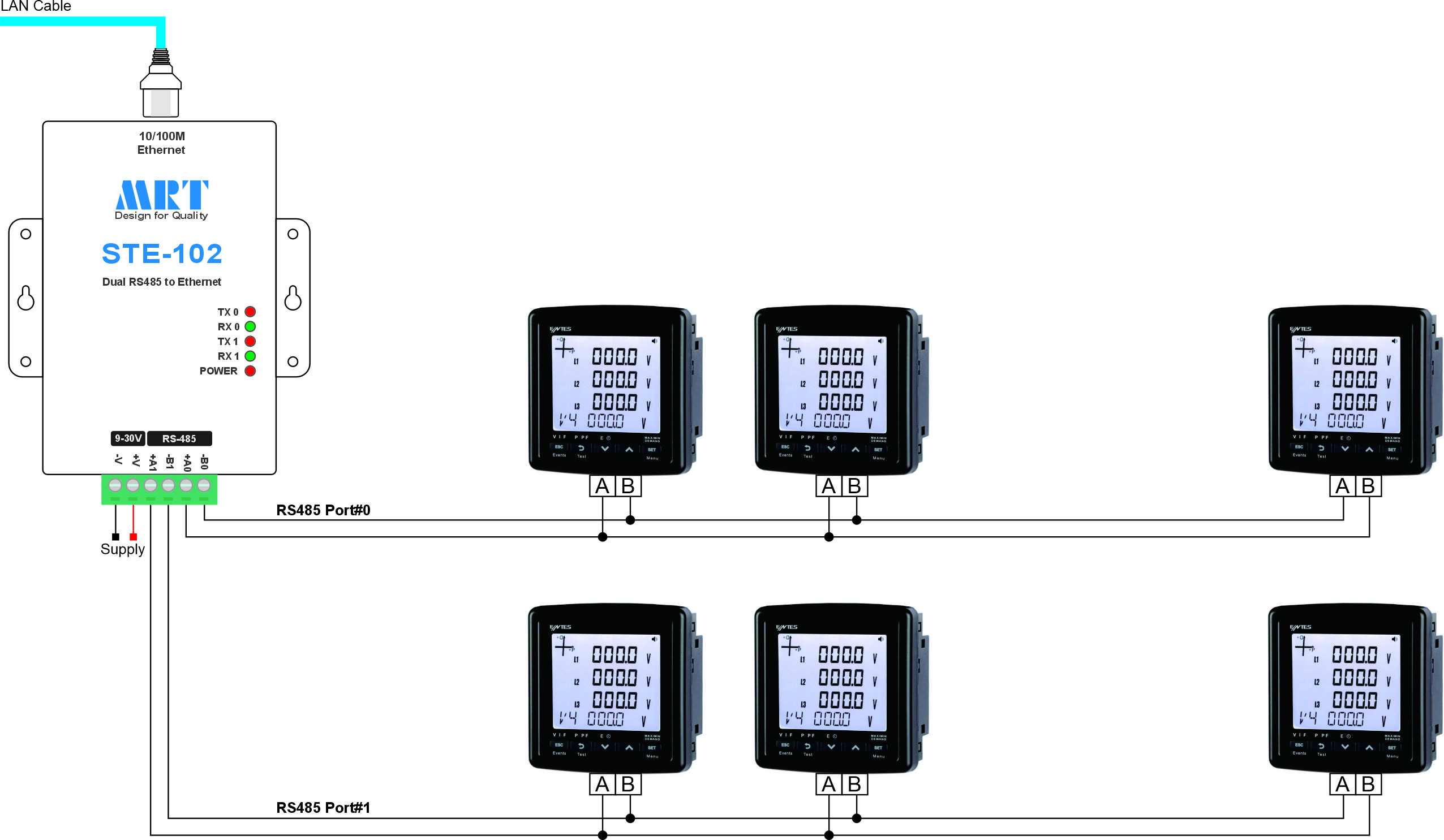

2. Wiring diagram
RS485 connection
3. VDO แนะนำการใช้งาน
3.1 ทดสอบการใช้งาน STE-102 converter สื่อสารข้ามผ่าน VLAN , Part#1
3.2 ทดสอบการใช้งาน STE-102 converter สื่อสารข้ามผ่าน VLAN , Part#2
4. สอบถามข้อมูลเพิ่มเติม
สนใจติดต่อสอบถามข้อมูลเพิ่มเติมได้ที่ ukrit_mrt@micro-research.co.th
