Model B000 : RS485 to USB keyboard

Date : 2023-08-03

1. Overview B000 Series

Overview

ชุดอุปกรณ์แปลงข้อมูลจากพอร์ต RS-485 เข้าสู่คอมพิวเตอร์ในรูป แบบ USB Keyboard แทนการกดป้อนค่าข้อมูลจากคน ให้ค่าข้อมูล ที่ถูกต้อง ลดปัญหาการป้อนข้อมูลผิดพลาด โดยอุปกรณ์รับค่าข้อมูล จากพอร์ต RS-485 ตามรูปแบบโปรโตคอลมาตรฐาน Modbus RTU ซึ่งมีใช้งานกันมาในงานอุตสาหกรรม แล้วส่งข้อมูลเข้าสู่คอมพิวเตอร์ เสมือนการป้อนข้อมูล ด้วยคีย์บอร์ดปกติ

Feature

  • อุปกรณ์แปลงสัญญาณข้อมูลพอร์ต RS-485, Modbus RTU เป็น USB Keyboard
  • สะดวกใช้งานง่ายเพราะ USB Keyboard เป็นไดร์เวอร์พื้นฐานที่มีมากับระบบปฎิบัติการ จึงไม่ต้องติดตั้งไดร์เวอร์เพิ่มเติม
  • สามารถกำหนดรูปแบบข้อมูลได้หลากหลาย ด้วยการโปรแกรมผ่านซอฟแวร์
  • สามารถกำหนด Bit order ทั้งแบบ Lsb first หรือ Msb first ได้ สำหรับรูปแบบข้อมูล binary
  • สามารถกำหนด End code ตอนท้ายข้อมูลได้ เช่น Non, Enter key, Ctrl+Enter key หรือ Tab key
  • กำหนดรูปแบบข้อมูลได้ 28 รูปแบบ

2. Wiring diagram

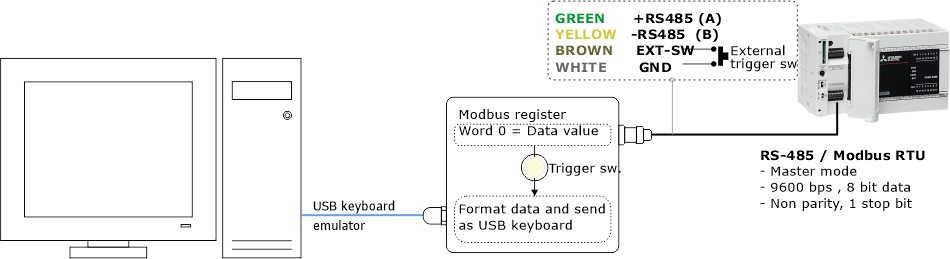

2.1 ตัวอย่างการต่อใช้งานร่วมกับ PLC (FX5U)

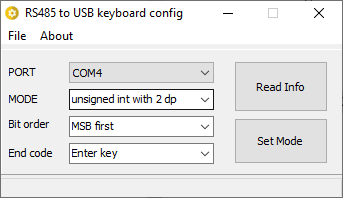

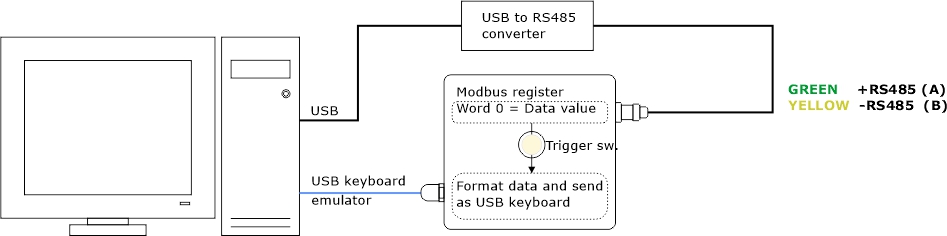

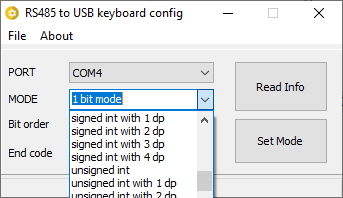

2.2 การต่อสายเพื่อตั้งค่าการทำงานด้วยซอฟแวร์

Responsive image

3. VDO แนะนำการใช้งาน

3.1 แนะนำชุด B000 : RS485 to USB keyboard

3.2 ทดสอบการทำงานร่วมกับ Mitsubishi PLC รุ่น FX5U-32

4. สอบถามข้อมูลเพิ่มเติม

สนใจติดต่อสอบถามข้อมูลเพิ่มเติมได้ที่ ukrit_mrt@micro-research.co.th
