การควบคุมมอเตอร์ DC ด้วยสวิทช์ แบบกลับทางหมุนได้

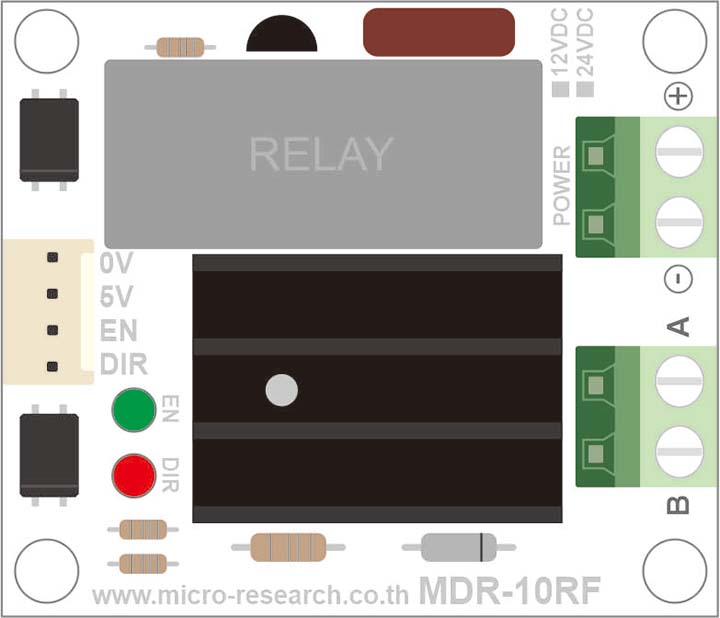

ด้วยบอร์ด MDR-10RF

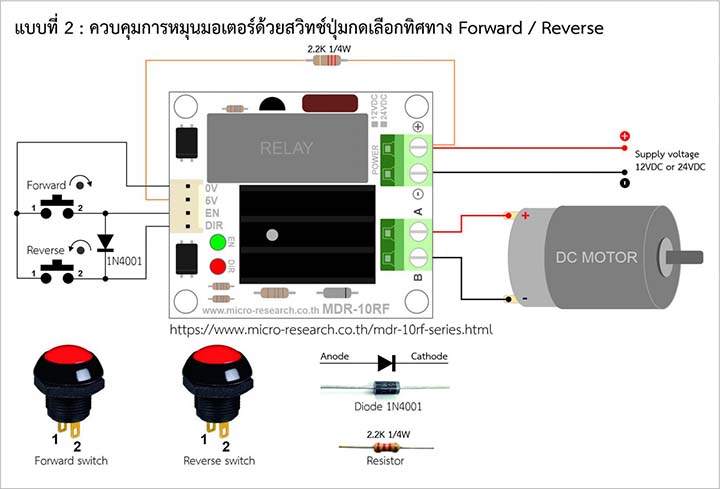

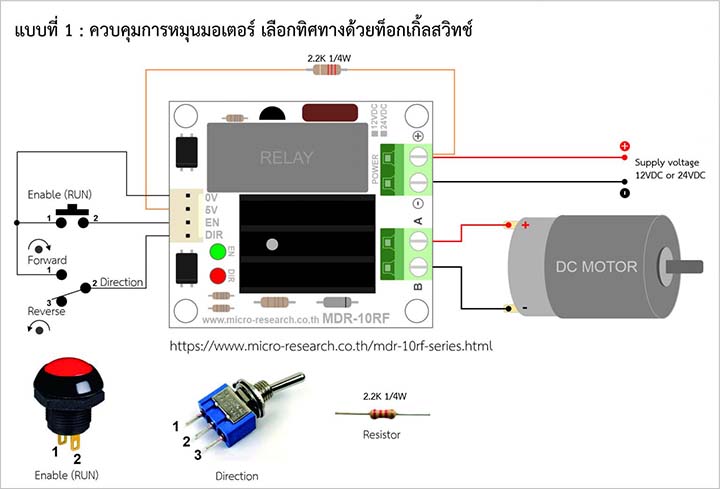

นอกจากจะใช้การสั่งงานควบคุมผ่านไมโครคอนโทรลเลอร์แล้ว โดยในที่นี้ก็จะแนะนำการต่อวงจร โดยใช้สวิทช์ควบคุมทิศทางการหมุนของ DC Motor ได้อย่างง่ายๆ

จะเห็นได้ว่าสามารถใช้การต่อวงจรควบคุมด้วยสวิทช์ พร้อมอุปกรณ์ต่อร่วมอีกเล็กน้อย ก็สามารถควบคุมการหมุนของมอเตอร์ แบบกลับทางหมุนได้ อย่างไรก็ดี วงจรการควบคุมแบบพื้นฐานนี้จะสามารถควบคุมการหมุนแบบ Forward และ Reverse ได้เท่านั้น แต่มีข้อจัดที่ไม่สามารถควบคุมความเร็วได้

สำหรับการควบคุมความเร็วยังคงต้องใช้สัญญาณแบบ PWM ส่งให้กับขา EN โดยอาจสร้างขึ้นจากวงจรอิเล็กทรอนิกส์ หรือ การเขียนโปรแกรมด้วยไมโครคอนโทรลเลอร์ ซึ่งจะนำเสนอในโอกาสหน้าต่อไป
